高灵敏度减压阀概述：

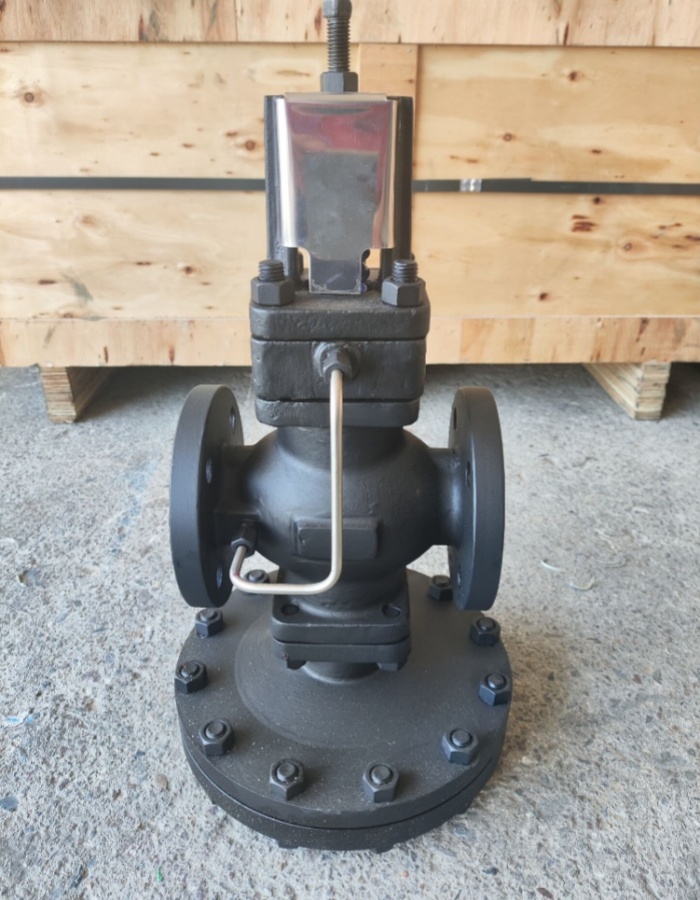

本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
先导式超大膜片高灵敏度减压阀产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
二、YD43H先导式超大膜片高灵敏度减压阀技术参数和性能指标：
|
公称压力(Mpa) |
2.5 |
|
壳体试验压力(Mpa)* |
3.75 |
|
密封试验压力(Mpa) |
2.5 |
|
最高进口压力(Mpa) |
2.5 |
|
出口压力范围(Mpa) |
0.02-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
|
渗漏量 |
GB12245-1989 |
*：壳体试验不包括膜片、阀盖。http://www.shjbn.net/jyfxl
三、YD43H先导式超大膜片高灵敏度减压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
调节弹簧 |
60Si2Mn |
四、YD43H先导式超大膜片高灵敏度减压阀流量系数(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.9 |
5.3 |
8.6 |
11.6 |
16.5 |
29.1 |
五、YD43H先导式超大膜片高灵敏度减压阀连接尺寸：
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
235 |
145 |
207 |
|
20 |
154 |
235 |
145 |
207 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
250 |
160 |
220 |
|
40 |
16 |
250 |
160 |
220 |
|
50 |
230 |
270 |
180 |
220 |
